AG R zöllig kegelig IQS-PP Gerade Steckverschraubung

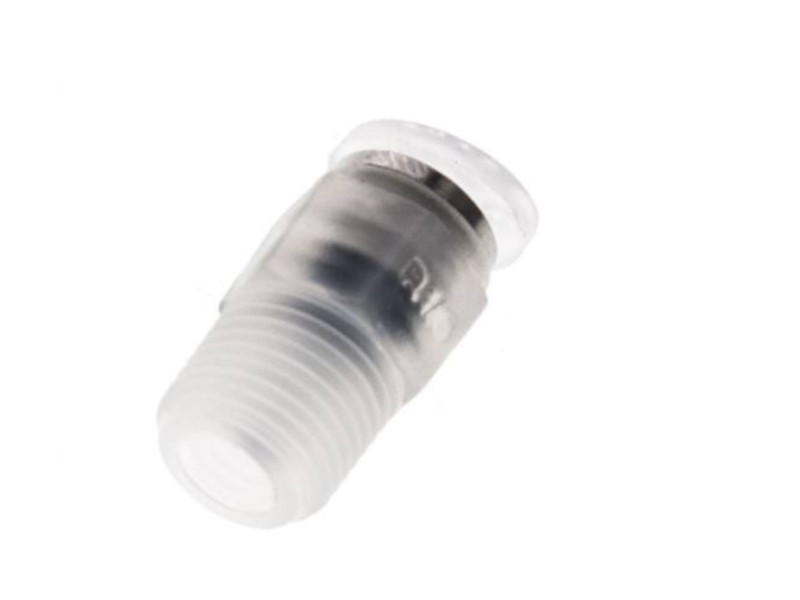

Beispielhaftes Modell
Produktinformation : Gerade Steckverschraubung AG R 1/8" - 6mm IQS-PP
einerseits Steckanschluss
Außengewinde: zöllig kegelig (konisch)
Abdichtung: durch Kegelgewinde
Material:
Körper, Lösering, Gewinde: Polypropylen
Patrone, Haltekralle: Edelstahl 1.4301
Dichtung: EPDM mit PTEFE-Beschichtung
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Temperaturbereich: -20°C bis +80°C
| Temperatur max. | 20°C | 30°C | 40°C | 50°C | 60°C | 80°C |
| Betriebsdruck max. | -0,95 - 9 bar | 6 bar | 5 bar | 4 bar | 3,4 bar | 3 bar |
Zolltarifnummer: 39174000
Medien: ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaft des Werkstoffes Prolypropylen,
sollten die Steckanschlüsse keinen erhöhten mechanisches Belastungen
ausgesetzt werden. Eine Rücknahme ist ausgeschlossen.
Durch größere Temperaturschwankungen kann es zu Ausdehnungsschwankungen kommen und damit zu Leckagen führen. Es wird eine Abdichtung durch einen Loctite Dichtfaden empfohlen.
Vorteile:
- leichter und günstiger als Steckanschlüsse aus Edelstahl
- hydrolysebeständig
- im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt
-öl und silikonfrei gefertigt
- transparenter Körper erlaubt die Sicht auf das Medium im Inneren des Steckanschlusses
- verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
Preis ausgeblendet
Produktnummer:
502004024106
Produktinformationen "Gerade Steckverschraubung AG R 1/8" - 6mm IQS-PP"
einerseits Steckanschluss
Außengewinde: zöllig kegelig (konisch)
Abdichtung: durch Kegelgewinde
Material:
Körper, Lösering, Gewinde: Polypropylen
Patrone, Haltekralle: Edelstahl 1.4301
Dichtung: EPDM mit PTEFE-Beschichtung
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Temperaturbereich: -20°C bis +80°C
| Temperatur max. | 20°C | 30°C | 40°C | 50°C | 60°C | 80°C |
| Betriebsdruck max. | -0,95 - 9 bar | 6 bar | 5 bar | 4 bar | 3,4 bar | 3 bar |
Zolltarifnummer: 39174000
Medien: ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaft des Werkstoffes Prolypropylen,
sollten die Steckanschlüsse keinen erhöhten mechanisches Belastungen
ausgesetzt werden. Eine Rücknahme ist ausgeschlossen.
Durch größere Temperaturschwankungen kann es zu Ausdehnungsschwankungen kommen und damit zu Leckagen führen. Es wird eine Abdichtung durch einen Loctite Dichtfaden empfohlen.
Vorteile:
- leichter und günstiger als Steckanschlüsse aus Edelstahl
- hydrolysebeständig
- im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt
-öl und silikonfrei gefertigt
- transparenter Körper erlaubt die Sicht auf das Medium im Inneren des Steckanschlusses
- verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
Auswahl
Artikelnummer
D = Ø in mm
Außengewinde -
Datenblatt
Preis
Lieferbar
Warenkorb
502004024104
4
R 1/8"
Preis ausgeblendet
502004024304
4
R 1/4"
Preis ausgeblendet
502004024106
6
R 1/8"
Preis ausgeblendet
502004024306
6
R 1/4"
Preis ausgeblendet
502004024108
8
R 1/8"
Preis ausgeblendet
502004024308
8
R 1/4"
Preis ausgeblendet
502004024310
10
R 1/4"
Preis ausgeblendet
502004024510
10
R 3/8"
Preis ausgeblendet
502004024710
10
R 1/2"
Preis ausgeblendet
502004024512
12
R 3/8"
Preis ausgeblendet
502004024712
12
R 1/2"
Preis ausgeblendet
