AG R zöllig kegelig IQS-PP ES LE-Steckverschraubung

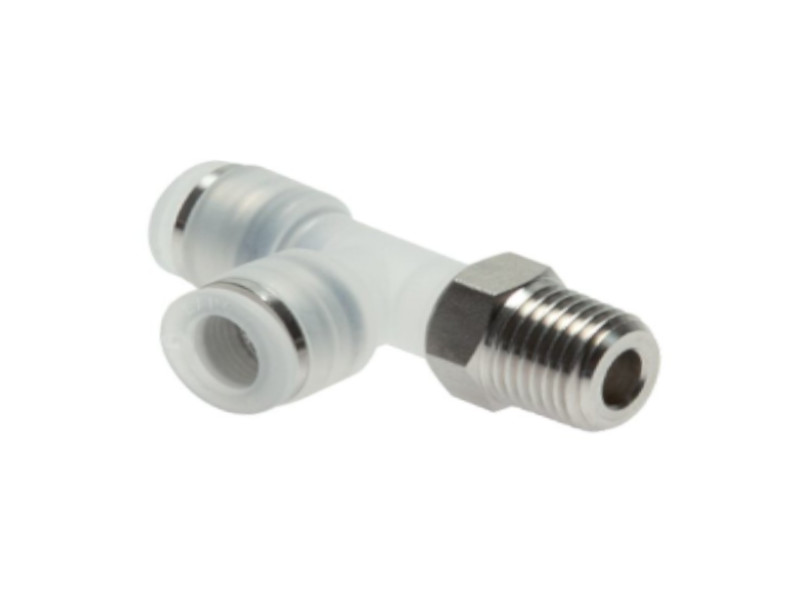

Beispielhaftes Modell
Produktinformation : LE-Steckverschraubung AG R 1/4" - 8 mm IQS-PP ES
2 x Steckanschluss
Außengewinde: zöllig kegelig (konisch) - positionierbar
Abdichtung: durch Kegelgewinde
Material:
Körper, Lösering: Polypropylen
Gewindeteil, Patrone, Haltekralle: Edelstahl 1.4301
Dichtung: EPDM mit PTEFE-Beschichtung
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Temperaturbereich: -20°C bis +80°C
| Temperatur max. | 20°C | 30°C | 40°C | 50°C | 60°C | 80°C |
| Betriebsdruck max. | -0,95 - 9 bar | 6 bar | 5 bar | 4 bar | 3,4 bar | 3 bar |
Zolltarifnummer: 74122000
Medien: ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaft des Werkstoffes Prolypropylen,
sollten die Steckanschlüsse keinen erhöhten mechanisches Belastungen
ausgesetzt werden. Eine Rücknahme ist ausgeschlossen.
Durch
größere Temperaturschwankungen kann es zu Ausdehnungsschwankungen kommen
und damit zu Leckagen führen. Es wird eine Abdichtung durch einen
Loctite Dichtfaden empfohlen.
Vorteile:
- leichter und günstiger als Steckanschlüsse aus Edelstahl
- hydrolysebeständig
- im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt
-öl und silikonfrei gefertigt
- transparenter Körper erlaubt die Sicht auf das Medium im Inneren des Steckanschlusses
- verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
Preis ausgeblendet
Produktnummer:
502004324308
Produktinformationen "LE-Steckverschraubung AG R 1/4" - 8 mm IQS-PP ES"
2 x Steckanschluss
Außengewinde: zöllig kegelig (konisch) - positionierbar
Abdichtung: durch Kegelgewinde
Material:
Körper, Lösering: Polypropylen
Gewindeteil, Patrone, Haltekralle: Edelstahl 1.4301
Dichtung: EPDM mit PTEFE-Beschichtung
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Temperaturbereich: -20°C bis +80°C
| Temperatur max. | 20°C | 30°C | 40°C | 50°C | 60°C | 80°C |
| Betriebsdruck max. | -0,95 - 9 bar | 6 bar | 5 bar | 4 bar | 3,4 bar | 3 bar |
Zolltarifnummer: 74122000
Medien: ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaft des Werkstoffes Prolypropylen,
sollten die Steckanschlüsse keinen erhöhten mechanisches Belastungen
ausgesetzt werden. Eine Rücknahme ist ausgeschlossen.
Durch
größere Temperaturschwankungen kann es zu Ausdehnungsschwankungen kommen
und damit zu Leckagen führen. Es wird eine Abdichtung durch einen
Loctite Dichtfaden empfohlen.
Vorteile:
- leichter und günstiger als Steckanschlüsse aus Edelstahl
- hydrolysebeständig
- im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt
-öl und silikonfrei gefertigt
- transparenter Körper erlaubt die Sicht auf das Medium im Inneren des Steckanschlusses
- verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
Auswahl
Artikelnummer
D = Ø in mm
Außengewinde -
Datenblatt
Preis
Lieferbar
Warenkorb
502004324104
4
R 1/8"
Preis ausgeblendet
502004324304
4
R 1/4"
Preis ausgeblendet
502004324106
6
R 1/8"
Preis ausgeblendet
502004324306
6
R 1/4"
Preis ausgeblendet
502004324108
8
R 1/8"
Preis ausgeblendet
502004324308
8
R 1/4"
Preis ausgeblendet
502004324310
10
R 1/4"
Preis ausgeblendet
502004324510
10
R 3/8"
Preis ausgeblendet
502004324710
10
R 1/2"
Preis ausgeblendet
502004324512
12
R 3/8"
Preis ausgeblendet
502004324712
12
R 1/2"
Preis ausgeblendet
