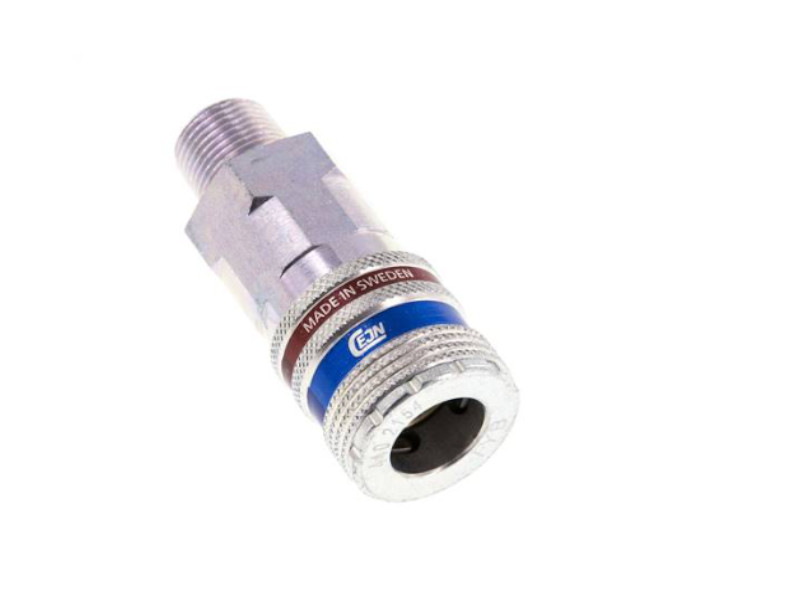

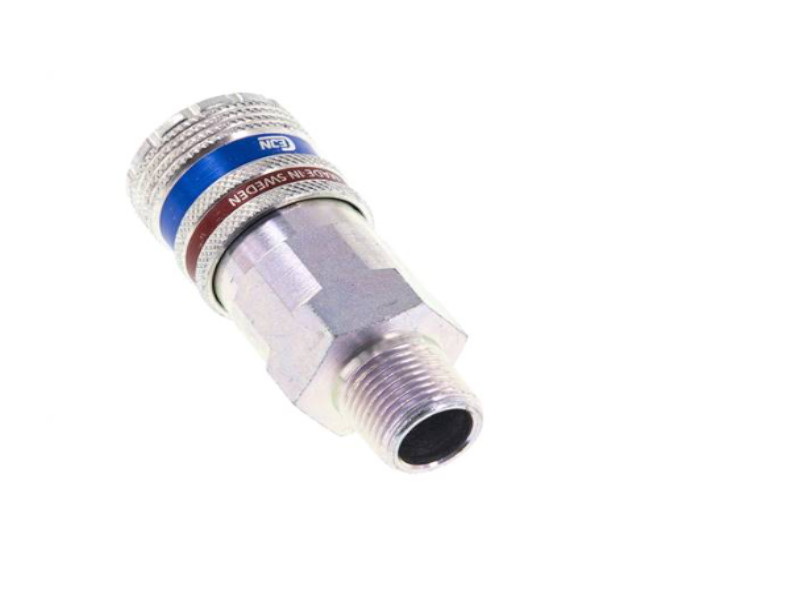

Sicherheitskupplungs-Dose mit AG R NW 10 CEJN
Beispielhaftes Modell
Produktinformation : Sicherheits-Kupplungsdose mit AG R 1/2" tatsächliche Nennweite 10,4 mm
Außengewinde: zöllig kegelig (konisch)
Material:
Körper: Stahl verzinkt, Messing vernickelt
Dichtung: NBR
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: 0-16 bar
Durchfluss: 4.000 l/min
Norm: ISO 4414/EN 983 e Safe
Zolltarifnummer: 84812090
Funktion:
Das
Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des
Stecknippels in die Kupplungsdose.
Das Entkuppeln erfolgt durch
Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose
und entlüftet den Kupplungsstecker, während
dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose
gibt den Stecker frei, wenn der Restdruck auf der Steckerseite einen
Druck von ca. 0,3 bar unterschritten hat.
Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf der Steckerseite anliegendem Druck) verhindert.
Empfehlung:
Kupplungsstecker aus gehärtetem Stahl verwenden
Preise nur für registrierte (und freigeschaltete) Kunden sichtbar
Produktinformationen "Sicherheits-Kupplungsdose mit AG R 1/2" tatsächliche Nennweite 10,4 mm"
Außengewinde: zöllig kegelig (konisch)
Material:
Körper: Stahl verzinkt, Messing vernickelt
Dichtung: NBR
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: 0-16 bar
Durchfluss: 4.000 l/min
Norm: ISO 4414/EN 983 e Safe
Zolltarifnummer: 84812090
Funktion:
Das
Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des
Stecknippels in die Kupplungsdose.
Das Entkuppeln erfolgt durch
Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose
und entlüftet den Kupplungsstecker, während
dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose
gibt den Stecker frei, wenn der Restdruck auf der Steckerseite einen
Druck von ca. 0,3 bar unterschritten hat.
Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf der Steckerseite anliegendem Druck) verhindert.
Empfehlung:
Kupplungsstecker aus gehärtetem Stahl verwenden
Auswahl
Artikelnummer
Außengewinde -
tatsächliche Nennweite in mm -
Datenblatt
Lieferbar
Warenkorb
4023140245
R 3/8"
10,4
4023140247
R 1/2"
10,4
4023140251
R 3/4"
10,4
